フォトグラメトリ系3Dスキャナの設計と試作 / Making OSHW 3D Scanner which uses photogrammetry
Ciclop や Horus をいじっている間にアイデアが固まってきたので投稿します。CC-BY-SA 4.0 でお願いします。
This product is licensed under CC-BY-SA 4.0 .
説明 フォトグラメトリ において高品位な点群を得ることを目的とする撮影補助装置。
Summary photogrammetry support system which helps you take a nice point cloud or 3D model by keeping fixed distance from the center of turntable while taking videos.
ソフトウェア（案）
スマホには ip カメラアプリを導入
PC には ffmpeg 等の動画変換ソフトと Meshroom を導入
スマホからの映像を ffmpeg で逐次画像化
得られた画像データを Meshroom の Live Reconstruction で逐次取り込み
Meshroom にて画像データを 3D 化
Converting process
Taking a video with a smartphone’s ip camera application.
Converting a video stream to a series of picture by ffmpeg (or such software) on your PC.
Capturing images into Meshroom (not mushroom) by Live Reconstruction .
Converting images to a 3D model by Meshroom.
課題
振動への対策が必要。巻き上げ機構を低い位置に据えるべきか？
適切な照明。出来るだけ均一に、そして影が出来ないように。
Problems to be solved
Vibration control or reduction.
Needs some tricks for lighting.
ありあわせの材料で実際に動くものを作って改善点を洗い出しつつ、いずれは洗練された設計に昇華できたらいいなと思います。
I’ll write nice blueprint through trial and error
ライセンス / License
クリエイティブ・コモンズ 表示 - 継承 4.0 国際 ライセンス の下に提供されています。
Creative Commons Attribution-ShareAlike 4.0 International License .
ESI
2021 年 6 月 1 日午前 10:40
2
この装置のカメラの向きを反転すると風景取り込み装置っぽいものが出来るのではないかと思っています。とりあえず自動雲台を二つ直交させた風景取り込み装置も試作予定。 試作しました。こちらも CC-BY-SA 4.0 でどうぞ（単純過ぎて著作権が生えない気もしますが一応）。
三次元風景取り込み機構 / 3D Scene Recording System
試作一号機
カメラ用の市販の回転雲台 をふたつL字で繋ぎました。
ライセンス / License
クリエイティブ・コモンズ 表示 - 継承 4.0 国際 ライセンス の下に提供されています。
Creative Commons Attribution-ShareAlike 4.0 International License .
ESI
2021 年 6 月 2 日午前 7:03
3
あるだろうなーとは思っていましたが、類似するアイデアで先行研究がありました。丸被りではないから大丈夫だとは思います。

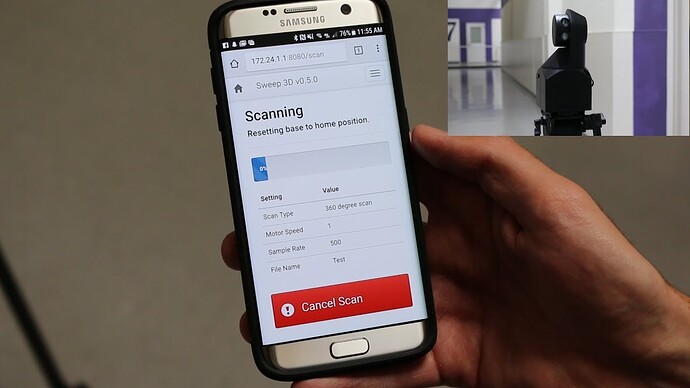

パンチルトで空間を取り込むアイデア。OSHW っぽい？ OSHW (Sweep DIY 3D Scanner Kit by watchimgo is licensed under the Creative Commons - Attribution license.) です。Ciclop 同様メンテが止まっているのが勿体ない。
※ 制御用ソフトウェア

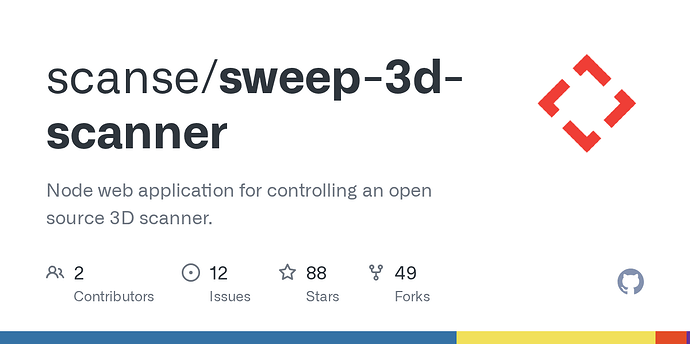

※ プリント用 3D モデル
フォトグラメトリ系 3D スキャナ
↓OSHW（CC-BY-NC ）なプロジェクトも既にありました。一番乗りはならず。
オープンではあるもののノンコマーシャル、商用不可とし、自分のところが商用販売を独占する、という面白いビジネスモデルです。
