CNC向け汎用エンクロージャー

HRMK · 2025 年 2 月 21 日午前 1:34

開発経緯

C-Beam Machineのようなオープン仕様のマシンでは、必要に応じてユーザーが防音ケース、保護用の囲い等を設置していました。そこで、OSHWユーザーがより安全・快適にOSHWライフを送れるように、ある程度標準化し汎用性を持たせたエンクロージャーを開発することにしました。

本エンクロージャーを使用した防音実験はこちら

保護板材質：ポリカーボネート（厚さ3mm）
外寸：標準 790×790×790mm
内寸：標準 750×750×770mm
（サイズは必要に応じて拡張可能）

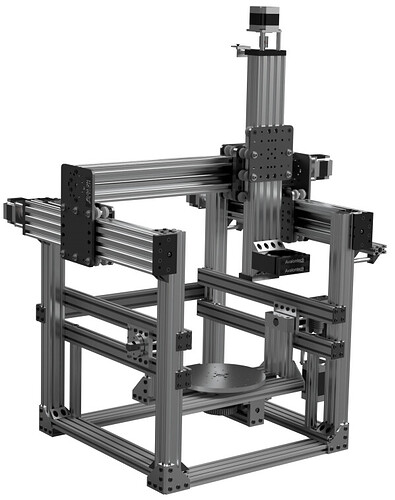

対応マシン：

↑Z軸375,500mm仕様では最大退避不可

V-Slot リニアレール 2020銀 750mm×12、3wayキューブコネクタ×8、低頭ボルトM5 15mm×24で立方体形状のフレームを仮で組み立てます。

11920×1080 161 KB

1-21920×1080 121 KB
ポリカ板790790×4に低頭ボルトM5 8mm×64、差し込みTナットM5×64を取り付けます。

21920×1080 56.1 KB
組み立てたフレームのドアにしたい面以外の面に2.で組み立てたポリカ板を取り付けて、[ポリカ板の低頭ボルトM5 8mm] → [3wayキューブコネクタの低頭ボルトM5 15mm]の順に締めて固定します。

31920×1080 152 KB
磁石シートを30cmの長さでカットし、計16本作製します。

41920×693 136 KB
磁石シートを図のようにきれいに貼り付く向きで2本1セットにします。貼り付けたときにずれる場合は、貼り付ける向きを入れ替えることで綺麗に張り付きます。

51920×1924 284 KB
セットにした磁石シートに両面テープを貼り付けます

61920×2550 353 KB
残っているポリカ板790790に低頭ボルトM5 10mm×4とTナットM5×4でV-Slotドアハンドル×2を取り付けます。

71920×1080 54.6 KB
ポリカ板790790に磁石テープを貼り付けます。

81920×1080 37.5 KB
両面テープのはく離紙を剥がし、ポリカ板790790をフレームに位置を合わせて押し付け、固定すれば完成です。

91920×1080 173 KB

保護板材質：ポリカーボネート（厚さ3mm）
外寸：標準 790×790×1580mm
内寸：標準 750×750×1560mm

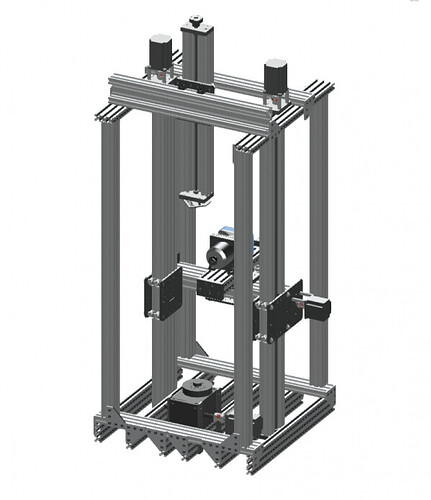

対応マシン：

↑Z軸最大退避時若干干渉する可能性あり
Y軸高さと芯出し台の仕様次第で1570mmを超える場合は非対応

V-Slot リニアレール 2020銀 750mm×16、V-Slot リニアレール 2040銀 750mm×4、3wayキューブコネクタ×16、低頭ボルトM5 15mm×48で直方体形状のフレームを仮で組み立てます。

11920×1080 161 KB

1-21920×1080 66 KB
ポリカ板790790×7に低頭ボルトM5 8mm×112、差し込みTナットM5×112を取り付けます。

21920×1080 56.1 KB
組み立てたフレームのドアにしたい面以外の面に2.で組み立てたポリカ板を取り付けて、[ポリカ板の低頭ボルトM5 8mm] → [3wayキューブコネクタの低頭ボルトM5 15mm]の順に締めて固定します。

31920×1080 152 KB
磁石シートを30cmの長さでカットし、計32本作製します。

41920×693 136 KB
磁石シートを図のようにきれいに貼り付く向きで2本1セットにします。貼り付けたときにずれる場合は、貼り付ける向きを入れ替えることで綺麗に張り付きます。

51920×1924 284 KB
セットにした磁石シートに両面テープを貼り付けます

61920×2550 353 KB
残っているポリカ板790790×2に低頭ボルトM5 10mm×8とTナットM5×8でV-Slotドアハンドル×4を取り付けます。

71920×1080 54.6 KB
ポリカ板790790に磁石テープを貼り付けます。

81920×1080 37.5 KB
両面テープのはく離紙を剥がし、ポリカ板790790をフレームに位置を合わせて押し付け、固定すれば完成です。

91920×1080 138 KB
